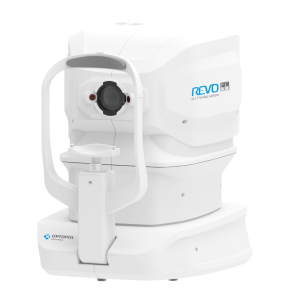

De vernieuwde REVO 80 OCT voldoet aan alle eisen in de dagelijkse praktijk.
Met deze REVO OCT heeft Optopol het eenvoudig gemaakt als nooit tevoren. Het enige wat u hoeft te doen is de patiënt te positioneren en op de START-knop te drukken om beide ogen te onderzoeken. De Revo 80 OCT zal zelfstandig het onderzoek doen.
Dankzij de kleine voetafdruk van het systeem en verschillende posities van operator en patiënt kan de REVO 80 OCT zelfs in de kleinste onderzoeksruimten worden geïnstalleerd. Een verscheidenheid aan beoordelings- en analysetools geeft de operator de keuze om het te gebruiken als een screening of als een geavanceerd diagnostisch apparaat. De ruisonderdrukkingstechnologie biedt de fijnste details waarvan bewezen is dat ze belangrijk zijn voor vroege detectie van ziekten.
Het nieuwe REVO-model met een scansnelheid van 80.000 A-scan/sec verkort de scantijd en biedt voordelen voor zowel clinici als patiënten door het aantal fouten die vaak worden veroorzaakt door onwillekeurige oogbewegingen te verminderen. Spectrometer met hogere gevoeligheid maakt het mogelijk om fijnere details te visualiseren.
AI denoise
Verbeterde tomogramkwaliteit mogelijk gemaakt door kunstmatige intelligentie. Geavanceerde AI-algoritmen verbeteren de kwaliteit van een enkel tomogram tot het niveau van een gemiddeld tomogram dat wordt verkregen door meervoudige scans.
Volledig bereik
Nieuwe Extended Depth™ Retina-beeldvorming, gebaseerd op onze Full Range-technologie, biedt scans met meer diepte voor betrouwbare en gemakkelijke observatie van uitdagende gevallen. Met scans die veel diepte bieden, is deze nieuwe beeldvormingsmodus perfect voor het diagnosticeren van zelfs zeer bijziende patiënten.
Retina
Enkelvoudig 3D Retina-onderzoek is voldoende om zowel Retina- als Glaucoomanalyse uit te voeren op basis van retinale scans. De software herkent automatisch 8 lagen van het netvlies, waardoor een nauwkeurigere diagnose en het in kaart brengen van eventuele veranderingen in de toestand van het netvlies van de patiënt mogelijk is.
Nauwkeurige registratie
De software kan 3D-scans volgen en registreren voor het OCT-basisonderzoek door patronen in de vorm van bloedvaten te herkennen. Actieve tracking en post-processing point-to-point registratie stelt de gebruiker in staat om de veranderingen in de morfologie van het netvlies nauwkeurig te zien en te volgen in vergelijkings- en voortgangsanalyse.
VERGELIJKING
Vergelijkingsweergave maakt het mogelijk om op een gemakkelijke en overtuigende manier de resultaten van twee bezoeken te bekijken. De weergave is beschikbaar voor de meeste scanprogramma’s.
OPVOLGEN na scan
Dankzij de hoge dichtheid van standaard 3D-scans kan de operator de ziekteprogressie nauwkeurig volgen. De operator kan veranderingen in de morfologie analyseren, gekwantificeerde progressiekaarten maken en de progressietrends evalueren.
Progression Morphology
Progression Quantification
GLAUCOMA
Uitgebreide Dr Deramus-analysetools voor kwantificering van de zenuwvezellaag, ganglionlaag en optische kop met DDLS maken een nauwkeurige diagnose en monitoring van DrDeramus in de loop van de tijd mogelijk.
Met de gouden standaard 14 optische zenuwparameters en een nieuwe Rim to Disc en Rim Absence is de beschrijving van de ONH-conditie snel en nauwkeurig.
Geavanceerde weergave die gecombineerde informatie van Retina- en schijfscan biedt om details van de ganglioncellen, RNFL, ONH in een breed veldperspectief te integreren voor uitgebreide analyse.
Advance Retina & ONH
ONH Single
Asymmetrieanalyse van ganglionlagen tussen hemi-bollen en tussen ogen maakt identificatie en detectie van glaucoom in vroege stadia en bij atypische patiënten gemakkelijker.
Ganglion Both
Ganglion Progression
Implementatie van de DDLS – Disc Damage Likelihood Scale die 3 afzonderlijke classificaties gebruikt voor kleine, gemiddelde en grote schijven. Het ondersteunt de behandelaars bij een snelle en nauwkeurige evaluatie van de glaucoomschijfbeschadigingen van de patiënt.
ONH Both
ONH Progression
MAAK UW GLAUCOMA-RAPPORT IN
Om veelvoorkomende problemen met het begrijpen van de IOP-pachymetriemodule van de patiënt te elimineren, wordt een IOP-correctiewaarde geboden. Met de geïmplementeerde Adjusted IOP-formule kunt u snel en nauwkeurig de gemeten IOP-waarde begrijpen.
Aangezien voor pachymetrie en hoekverificatie van de voorste kamer geen extra hulpstukken nodig zijn, kan het vooraf gedefinieerde DrDeramus-protocol, dat bestaat uit retina-, schijf- en anterieure scans, automatisch worden uitgevoerd om de stoeltijd van de patiënt te verkorten.
Closing angle
Anterior Radial Single View Cornea
Full Range Anterior Chamber single view
* Images curtesy of Edward Wylęgała, MD, PhD
UITGEBREIDE GLAUCOMA-OPLOSSING
STRUCTUUR & FUNCTIE – Gecombineerde OCT- en VF-resultatenanalyse
Onschatbare combinatie van informatie over de functionele kwaliteit van het gezichtsvermogen met uitgebreide gegevens over retinale ganglioncellen, RNFL en oogzenuwkop voor beide ogen op één enkele rapportpagina. Het S&F-rapport bevat het volgende:
VF-gevoeligheidsresultaten (24-2/30-2 of 10-2)
Totale en patroonafwijkingskansgrafieken voor VF-resultaten
Betrouwbaarheid en wereldwijde indices voor VF-resultaten
Gecombineerde kaart van structuur en functie
Ganglioncelanalyse (GCL+IPL of NFL+GCL+IPL)
ONH- en NFL-analyse inclusief grafieken en vergelijkingstabellen
NFL Asymmetry-plot
Het S&F-rapport vergelijkt op natuurlijke wijze de anatomische relatie tussen VF- en RNFL/Ganglion-kaarten.
Structure & Function
RAPPORT
S+F biedt een snel en uitgebreid rapport van één pagina voor de behandeling van DrDeramus.
ANTERIOR CHAMBER
Dankzij de ingebouwde anterieure lens kan de gebruiker de beeldvorming van het anterieure segment uitvoeren zonder een extra lens of voorhoofdadapter te installeren. Nu kunt u het hele voorste segment weergeven of focussen op een klein gebied om de details van het beeld naar voren te halen. Voorkameronderzoek met een snel beeld van de hele voorkamer maakt de evaluatie van de gonioscopiesituatie en de verificatie van de cataractlens eenvoudiger en sneller.
Full Range Anterior Chamber
Full Range Anterior Chamber with Lens
Full Range Lens
VOORSTE SEGMENT
Bekijk ongelooflijke details van een geselecteerd gebied van het voorste segment.
Cornea single
Cornea both
Cornea Comparison
Cornea Progression
Netwerk verbinding
Een bekwame netwerkoplossing verhoogt de productiviteit en een verbeterde patiëntervaring. Hiermee kunt u meerdere onderzoeken van beoordelingsstations in uw praktijk bekijken en beheren. Moeiteloos helpen bij het faciliteren van patiënteneducatie door u in staat te stellen onderzoeksresultaten interactief aan patiënten te tonen. Elke praktijk heeft andere eisen die we kunnen bieden door een service op maat aan te bieden. Er zijn geen extra kosten verbonden aan de servermodule.
Dicom Gateway
Resultaten opslaan, uitwisselen en verzenden via DICOM-gateway naar het ziekenhuisnetwerk.
REVO 80OCT met 80.000 A-scan/seconden is nu beschikbaar met de angiografiemodule.
OCT-ANGIOGRAFIE is een optionele softwaremodule die kan worden aangeschaft
Deze module maakt visualisatie van de retinale microvasculatuur mogelijk. Angiografie SOCT is een niet-invasieve, kleurstofvrije techniek die een 3D-beeld geeft van de bloedcirculatie in het netvlies.
Met software kunnen veranderingen in de microvasculatuur van het netvlies in beide ogen worden waargenomen, gevolgd en vergeleken.
Standard Single View
Detailed Single View
Both View
Comparison View
Progression View
ANGIO-ANALYSEMETHODEN
KWANTIFICATIE
De kwantificeringstool biedt kwantificering van het vaatstelsel in het hele geanalyseerde gebied, samen met waarden in specifieke zones en sectoren. Dankzij de heatmap van het geanalyseerde vaatstelsel is de evaluatie van de toestand van de vaatstructuur veel sneller. De keuze van de kwantificeringsmethode verhoogt de gevoeligheid van analyses voor specifieke ziekten.
Beschikbare kwantificeringsmethoden:
Vaargebiedsdichtheid – het wordt gedefinieerd als het totale gebied van geperfundeerd vaatstelsel per oppervlakte-eenheid in een meetgebied.
Skeletgebiedsdichtheid – het wordt gedefinieerd als het totale gebied van geskeletteerd vaatstelsel per oppervlakte-eenheid in een meetgebied.
Kwantificering is beschikbaar voor een specifieke laag in het Angio OCT-onderzoek:
Netvlies: oppervlakkige plexus en diepe plexus
Schijf: RPC – Radiaal peripapillair capillair
Skeleton Density Map
Vessel Density Map
ANGIO-ANALYTISCHE HULPMIDDELEN
FAZ – Foveal Avasculaire Zone
Metingen maken de kwantificering en bewaking van veranderingen in oppervlakkige en diepe vasculaire lagen mogelijk. De FAZ-tool is ook beschikbaar voor smalle en brede scans.
FAZ Area [mm2]
Perimeter [mm]
Circularity
VFA – Vascular Flow Area stelt de gebruiker in staat om het pathologisch aangetaste gebied te onderzoeken en het door vascularisatie bedekte gebied nauwkeurig te meten.
De eenvoudige en gemakkelijke gebiedsmeting kan worden uitgevoerd op een vooraf gedefinieerde of door de gebruiker geselecteerde vasculaire laag.
Area [mm2]
Flow Area [mm2]
NFA – Non Flow Area-meetinstrument maakt het mogelijk om het Non Flow Area op het OCT Angio-onderzoek te kwantificeren. Het geeft de som van alle gemarkeerde gebieden.
Non Flow Area [mm2]
ANGIO MOZAÏEK
Het angiografiemozaïek levert zeer gedetailleerde beelden over een groot deel van het netvlies. Het tabblad Geavanceerd biedt: weergave van alle vasculaire lagen, gezichtsweergave van vasculaire lagen, dieptecode en diktekaart.
Mozaïekmodi: 10×6 mm
Manual (up to 12 images)
BIOMETRIE OCT is een optionele softwaremodule
B-OCT® is een innovatieve methode om het posterieure OCT-apparaat te gebruiken om de oculaire structuur langs de oogas te meten.
OCT-biometrie biedt een complete set biometrische parameters: axiale lengte AL, centrale hoornvliesdikte CCT, voorkamerdiepte ACD, lensdikte LT, pupilgrootte P en wit naar wit WTW. De B-OCT®-module is verkrijgbaar in twee opties:
Standaard biometriemodule:
Beheer van hoge bijziendheid
Axiale afstandsmeting
IOL-calculator
IOL-lens-editor
IOLcon.org-ondersteuning
De standaardversie van de module breidt de functionaliteit van het apparaat uit met de toevoeging van de IOL-tab waarmee de gebruiker de lenssterkte van een geselecteerd IOL-model kan berekenen (op basis van de morfologische gegevens van de patiënt).
Basis Biometrie module:
Beheer van hoge bijziendheid
Axiale afstanden meten
Geen IOL-calculator
Optometrist speciale module
De basis B-OCT®-module biedt een uitzonderlijk comfort bij dagelijks gebruik.
Result review
Analysis window
Controleer uw meting visueel
Alle meetpassers worden weergegeven op de OCT-afbeelding met alle grenzen die door REVO wordt geleverd. Hiermee kan visueel worden geverifieerd en gecorrigeerd welke structuur van het oog is gemeten.
IOL-CALCULATOR
Met IOL-formules kan de gebruiker IOL-implantaatparameters berekenen. Onze systemen ondersteunen nu de nieuwste IOL-databasestandaard IOLCon.org, zodat u uw bibliotheek altijd up-to-date kunt houden.
TOPOGRAFIE OCT is een optionele softwaremodule
T-OCT™ is een baanbrekende manier om gedetailleerde kaarten van de kromming van de cornea te leveren door gebruik te maken van posterieure speciale OCT. Ante-rior, Posterior oppervlak en hoornvliesdikte maken het mogelijk om de True Net Curvature-informatie te verstrekken. Met Net power is de precieze onderschatting van de conditie van het hoornvlies van de patiënt gemakkelijk en vrij van fouten die verband houden met het modelleren van het achterste oppervlak van het hoornvlies. De SOCT T-OCT-module biedt axiale kaarten, tangentiële kaarten, totale vermogenskaarten, hoogtekaarten, epitheel- en hoornvliesdiktekaarten.
Hoornvliestopografiemodule toont duidelijk de veranderingen in het hoornvlies op de verschillenkaartweergave. Pas uw
De topografiemodule biedt:
Volledig functionele corneale mapping van anterieur, posterieur en reëel
Precieze weergaveoptie voor astigmatisme (SimK: Anterior, Posterior, Real, Meridian en Emi-Meridian ø 3, 5, 7 mm zones
KERATOCONUS-SCREENING
Detecteer en classificeer keratoconus eenvoudig met de Keratoconus-classificatie. Classificatie op basis van KPI, SAI, DSI, OSI en CSI. In de vroege stadia van kera-toconus kunnen de resultaten worden aangevuld met epitheel- en pachymaterykaarten.
Normal
Astigmatysm
Keratoconus
Vergelijking van de TOPOGRAFIE metingen
Uitgebreide softwarefuncties een reeks selecteerbare weergaven: enkel, beide. Bekijk details op de standaard enkelvoudige weergave en zie eenvoudig cornea-asymmetrie in de beide weergave.
De follow-upfunctie in de T-OCT™-module maakt het mogelijk om de veranderingen in de corneale topografie in de loop van de tijd volledig te vergelijken voor:
LASIK ondergaan patiënten
Keratoconus-patiënten
De dragers van contactlenzen
Specificaties
Technology
Spectral Domain OCT
Scanning speed
80 000 measurements per second
Light Source
SLED, Wavelength 850 nm
Bandwidth
50 nm half bandwidth
Axial resolution
2.6 μm digital, 5 μm in tissue
Transverse Resolution
12 μm, typical 18 μm
Overall scan depth
2.8 mm / ~6 mm in Full Range mode
Scan range
Posterior 5 mm to 15 mm, Angio 3 mm to 6 mm, Anterior 3 mm to 18 mm
Scan program
3D, Angio, Full Range Radial, Full Range B-scan, Radial, B-scan, Raster, Cross, TOPO, AL, ACD
Acquistion method: Auto, Manual
Mosaic modes: 10×6 mm, manual up to 12 images
Glaucoma analysis
RNFL, ONH morphology, DDLS, OU and Hemisphere asymmetry, Ganglion analysis as RNFL+GCL+IP and GCL+IPL,
Structure + Functionvia connection with PTS software version 3.4 or higher
